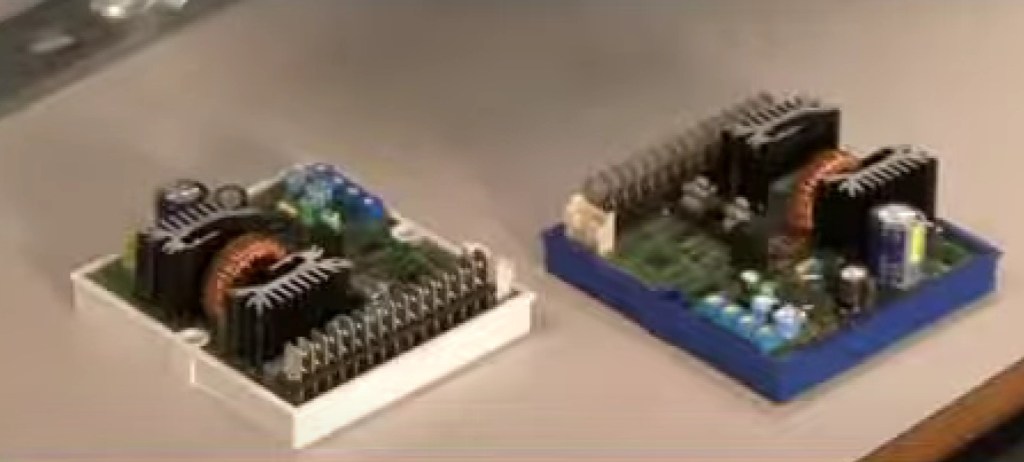

Bộ điều chỉnh điện áp tự động (AVR) là gì?

Bộ tự động điều chỉnh điện áp, tần số tự động (Automatic Voltage Regulator – AVR) rong những máy phát điện, là 1 phần đóng vai trò quan trọng của mỗi máy phát hoặc hệ thống tổ máy phát điện, giả dụ mất tính năng tự động điều chỉnh này thì chất lượng điện phân phối (điện áp và tần số) không phù hợp được bắt buộc khắt khe của hệ thống đồ vật TTTH

Bộ AVR máy phát điện hay còn gọi là bộ tự điều chỉnh điện áp, phòng ban này đồng thời thực hành 4 chức năng cơ bản:

Điều chỉnh điện áp máy phát điện: với chức năng này bộ AVR nó có thể tiến hành theo dõi điện áp đầu ra của máy phát điện công nghiệp, song song so sánh sở hữu một điện áp tham chiếu.

giới hạn tỉ số điện áp: khi máy phát điện được khởi động bộ điều chỉnh điện áp tự động sẽ mang xu thế tăng loại kích thích lên sao cho đủ điện áp đầu ra như tham chiếu theo trị giá đặt hoặc điện áp lưới. Cùng lúc bộ điều chỉnh điện áp tự động cũng phải luôn theo dõi tỷ số này để điều chỉnh chiếc kích thích cho phù hợp, mặc dù điện áp máy phát chưa đạt tới điện áp tham chiếu.

Điều khiển công suất vô công của máy phát điện: Ngoài việc theo dõi và điều khiển điện áp, còn phải theo dõi và điều khiển chiếc điện vô công sở hữu thể hiểu là điều khiển cái kích thích khi công suất vô công và điện áp lưới mang sự thay đổi, sao cho mối liên hệ giữa điện áp máy phát, điện áp lưới và công suất vô công phải là mối liên hệ hợp lý.

Bù trừ điện áp suy giảm trên đường dây: Muốn giảm bớt tác hại của hệ thống do qúa trình vận hành máy phát điện gây ra. Do Bộ điều áp phải dự báo được khả năng sụt giảm của các con phố dây, và tạo ra điện áp bù trừ cho độ sụt giảm ấy. Bộ AVR máy phát điện không phụ thuộc vào tần số, chỉ trừ lúc nào tốt hơn ngưỡng cho phép thì nó sẽ cắt giảm kích từ đầu ra kiểm soát an ninh cho AVR và đầu phát an toàn.

Giới thiệu các chiếc bộ tự động điều chỉnh điện áp

Mỗi hệ thống kích từ của máy phát được vật dụng 1 bộ tự động điều chỉnh điện áp (Automatic Voltage Regulator – AVR). Bộ AVR được đấu nối có các biến điện áp một pha ll0V biệt lập nhau nằm trong tủ đồ vật đóng cắt máy phát. Bộ AVR đáp ứng được thành phần pha trật tự thuận của điện áp máy phát và ko phụ thuộc vào tần số. Bộ AVR là cái điện tử kỹ thuật số, nhận tín hiệu đầu vào là điện áp 3-pha tại đầu cực máy phát, dùng nguyên lý điều chỉnh PID theo độ lệch điện áp đầu cực máy phát, nó cũng có chức năng điều chỉnh hằng số hệ số công suất và hằng số loại điện trường.

một bộ cài đặt điện áp được sử dụng, vật dụng này thích hợp có việc vận hành bằng tay tại tủ điều chỉnh điện áp và tại tủ điều khiển tại chỗ tổ máy. Bộ cài đặt này sở hữu khả năng đặt dải điện áp đầu cực máy phát trong khoảng ±50% giá trị điện áp định mức. Phần nhiều những bộ cài đặt giá trị vận hành đều là kiểu điện tử công nghệ số. Bộ cài đặt giá trị điện áp vận hành bằng tay và bộ cài đặt giá trị điện áp mẫu phải tự động đặt về trị giá nhỏ nhất lúc tổ máy dừng. Bộ AVR điều khiển tự động đóng hoặc mở mạch mồi kích từ ban sơ trong giai đoạn phát động tổ máy.

Chức năng bù điện kháng được mẫu mã đương nhiên những bí quyết điều chỉnh để với thể bù điện kháng trong khoảng to nhất là 20%. Chức năng bù cái giữa những tổ máy được kiểu dáng để đảm bảo điện kháng được phân bổ ổn định giữa các máy phát. Có giải pháp ngăn đề phòng quá kích trong khoảng máy phát trong giai đoạn phát động và ngừng thường ngày của tổ máy.

Bộ AVR cộng với trang vật dụng phụ được đặt trong tủ độc lập trên sàn máy phát, thích hợp mang những tủ khác của hệ thống kích từ. Hồ hết trang đồ vật cho vận hành và điều khiển được lắp trên mặt trước của tủ.

những mạch tổ hợp được thiết kế có độ tin cậy to nhất mang thể và sở hữu kết cấu đề phòng thích hợp để sự cố ở một đôi phần tử điều khiển sẽ ko khiến cho hệ thống kích từ gặp nghiêm trọng hay không vận hành. Tất cả các phòng ban sẽ phù hợp sở hữu điều kiện làm việc liên tục và dài hạn dưới điều kiện nhiệt độ 00C-700C và độ ẩm đến 95%.

Xem thêm:

Kích từ máy phát điện là gì? Nguyên lý hoạt động của hệ thống kích trong khoảng máy phát điện

Xem thêm:

https://ttttglobalcom.blogspot.com/2023/02/bo-ieu-chinh-ien-ap-tu-ong-avr.html

Mỗi cầu nắn dòng thyristor được trang bị riêng một mạch điều khiển xung. Mạch điều khiển xung có khả năng vận hành tự động và không tự động.

những cổng dấu hiệu vào và ra sở hữu thể bị tác động do các nhiễu loàn trong mạch điều khiển, thành ra được bảo kê bằng các bộ lọc nhiễu hoặc bằng các rơ le thích hợp.

Độ tin cậy và xác thực của góc pha mạch điều khiển xung phải đảm bảo sao cho các bộ chỉnh lưu hoạt động trong đầy đủ phạm vi áp xoay chiều là 30% – 150% giá trị định mức và tần số là 90%- 145% giá trị định mức, thậm chí cả khi sóng điện áp bị méo (không là hình sin).

Bộ AVR cơ bản gồm với 1 vòng lặp điều chỉnh áp bằng những dấu hiệu tích phân chuyên chở để đạt được sự ổn định trợ thời và ổn định động. Đo lường điện áp máy phát được thực hành trên cả ba pha. Độ chuẩn xác của điện áp điều chỉnh nằm trong trong khoảng 0.5% trị giá cài đặt, trong các chế độ vận hành trong khoảng không tải đến đầy vận tải.

1 tín hiệu điều khiển trong khoảng bên ngoài được ảnh hưởng vào bộ AVR để đổi thay liên tục giá trị điều chỉnh loại mà ko cần bất cứ một phòng ban quay nào. 1 Mạch cản có thể được dùng để hạn chế độ dốc của tín hiệu bên ngoài, ví như cần phải có.

Bộ AVR được phân phối cộng có các bộ dừng trị giá kích trong khoảng min, max và mang thể điều chỉnh; bộ ngừng cho phép tổ máy vận hành an toàn và ổn định, thậm chí tại những trị giá dừng trên và dưới kích từ. Bộ dừng hoạt động sẽ ảnh hưởng điều chỉnh góc mở các thyristor. Nó có khả năng đưa tuyến phố cong vận hành của những bộ giới hạn càng gần có các con phố cong công suất của tổ máy. Do sự xuất hiện sụt áp tức thời hoặc do ngắn mạch ngoài, bộ dừng quá kích trong khoảng sẽ không phản ứng trong khoảng 1s để cho phép chính xác lại loại kích trong khoảng hãm hiếp.

Các giá trị đo lường thích hợp như đo tính trễ của mạng được lấy để đưa vào phục vụ chế độ vận hành dưới kích từ.

1 Mạch khoá giữ ổn định mạng (hoặc chống dao động) – switchable stabilizing network được đồ vật để góp phần dập dao dộng của tổ máy bằng phương pháp điều khiển thích hợp bộ kích trong khoảng. Dấu hiệu ổn định được giới hạn sao cho nó không thể làm cho bộ kích từ đổi thay quá l0% trị giá thường nhật trong bất cứ trường hợp nào. Dấu hiệu ổn định sẽ tự động cắt khi dòng tác dụng nhỏ hơn trị giá đã xác định. Nó mang khả năng xác định những giá trị trong khoảng 10-30% giá trị mẫu tác dụng thông thường và điều chỉnh dấu hiệu đầu ra của khoá Giữ ổn định mạng theo thực tiễn sở hữu các trị giá liên tục trong khoảng 0 đến trị giá to nhất của nó. Các thông số ổn định được dựa vào thành phần tích phân của biến đổi công suất tác dụng. Dấu hiệu công suất đầu vào được lọc thích hợp để ko sinh ra giá trị bù điện áp nhất thiết. Bộ AVR được đồ vật bộ điều khiển áp đường dây và mạch bù chiếc tổ máy để phân bố chuyên chở giữa các máy phát.

Bộ điều khiển tự động bán dẫn hoặc công nghệ số

ngày nay, bộ điều khiển thường cấu tạo trên công nghệ số-vi xử lý. Màn hình cảm ứng (Touch-screen) được kết nối để mang thể cài đặt tham số, thuật toán điều khiển bvà đo lường các trị giá ngay thức thì. Một số bộ điều tốc cho những máy phát cớ lớn (>15MW) bộ điều khiển có thể kết nối đến hệ thống giám sát SCADA trong nhà máy để giám sát các tham số tức khắc, biểu đồ vận hành dĩ vãng (trent) hoặc những sự kiện bởi những giao thức và mạng thông báo nhiều hoặc chuyên biệt của dịch vụ (Modbus, CAN bus,…)

Bộ điều chỉnh điện áp bằng tay

Bộ điều chỉnh điện áp bằng tay mang khả năng điều chỉnh góc mở thyristor bằng một mạch độc lập. Để chỉ báo sự khác nhau giữa điều khiển bằng tay và điều khiển tự động, sẽ trang bị một mạch cân bằng. Trong trường hợp bộ điều chỉnh tự động gặp sự cố thì điều chỉnh bằng tay phải sẵn sàng để tổ máy tiếp tục vận hành. Một mạch chuyển tiếp phải được phân phối để cho phép chuyển từ chế độ tự động sang chế độ bằng tay mà không sở hữu sự thay đổi nào cho bộ kích trong khoảng.

những đồ vật dùng cho điều khiển bằng tay được cung ứng cho mỗi hệ thống kích trong khoảng máy phát. Trang trang bị khóa chế độ, chuyển mạch được mẫu mã cho tủ kích trong khoảng tại những tủ điều khiển tổ máy tại chỗ và tại phòng điều khiển để với thể chọn lựa chế độ vận hành của hệ thống kích trong khoảng là tự động điều chỉnh điện áp (AVR) hoặc diều chỉnh bằng tay.

một bộ điều khiển chuyển tiếp cũng phải được thiết kế để chuyển tiếp điều khiển kích từ từ chế độ AVR sang chế độ điều chỉnh bằng tay trong trường hợp mất dấu hiệu trong khoảng một đôi vật dụng đo áp hoặc nguồn vận hành DC, AC của hệ thống AVR. Bộ phát hiện tín hiệu áp xoay chiều sẽ phân biệt được giữa sự cố của mạch áp thứ cấp (đứt mạch, mất pha..) hoặc sự sụt áp của mạch sơ cấp gây ra bởi những sự cố ngắn mạch.

Trang đồ vật điều khiển bằng tay được kiểu dáng để liên tiếp và tự động đặt tại những vị trí tương ứng với những giá trị mà bộ AVR đạt được sao cho ko mang sự thay đổi về dòng kích từ nào xảy ra lúc chuyển trong khoảng chế độ AVR sang điều khiển bằng tay hoặc do chọn chế độ vận hành hoặc do bộ điều khiển chuyển tiếp ảnh hưởng.
